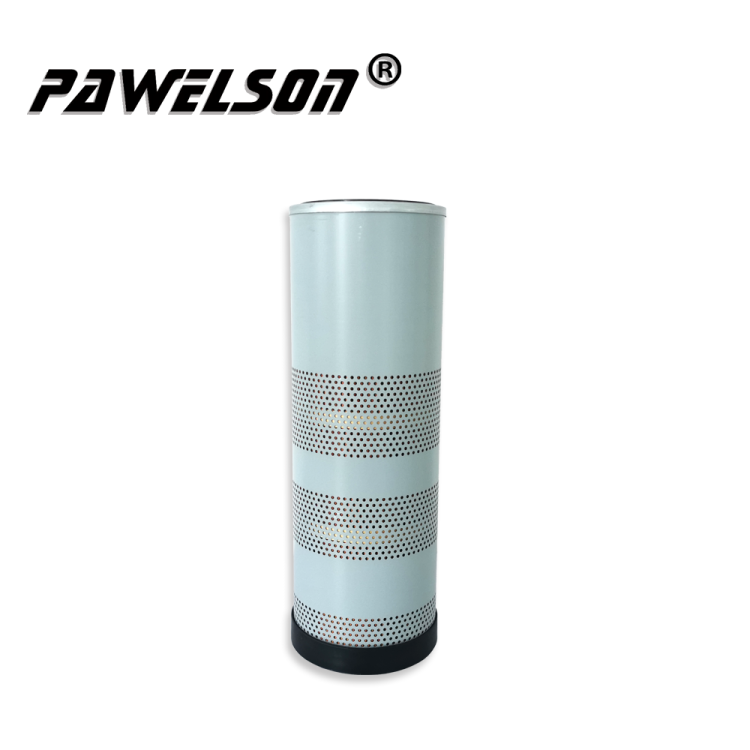

Фильтр гидравлического масла SY-2073

Элемент фильтра гидравлического масла также должен соответствовать требованиям по потере давления (общая разница давлений фильтра высокого давления составляет менее 0,1 МПа, а общая разница давлений фильтра возврата масла составляет менее 0,05 МПа), чтобы обеспечить оптимизацию расход и срок службы фильтрующего элемента.Так как же правильно выбрать фильтр гидравлического масла?Редактор сообщает вам, что вам необходимо учитывать следующие 5 аспектов:

1. Точность фильтрации

Сначала определите уровень чистоты пятен в соответствии с потребностями гидравлической системы, а затем выберите точность фильтрации масляного фильтра в соответствии с уровнем чистоты в соответствии с таблицей символов.Наиболее часто используемый фильтрующий элемент гидравлического масла в строительной технике имеет номинальную степень фильтрации 10 мкм.Чистота гидравлического масла (ISO4406) Номинальная точность фильтрации фильтрующего элемента (мкм) Область применения 13/103 Гидравлический сервоклапан (с фильтрующим элементом 3 мкм) 16/135 Гидравлический пропорциональный клапан (с фильтрующим элементом 5 мкм) 18/1510 Общие гидравлические компоненты (>10 МПа ) (с фильтрующим элементом 10 мкм) 19/1620 общие гидравлические компоненты (<10 МПа) (с фильтрующим элементом 20 мкм)

Поскольку номинальная точность фильтрации не может точно отражать фильтрующую способность фильтрующего элемента, диаметр наибольшей твердой сферической частицы, которую фильтр может пропустить при заданных условиях испытаний, часто используется в качестве абсолютной точности фильтрации, чтобы непосредственно отразить начальную фильтрацию фильтрующего элемента. новый установленный фильтрующий элемент.Наиболее важным критерием для оценки способности фильтрующего элемента гидравлического масла является значение β, определяемое в соответствии с ISO4572-1981E (многократное испытание), то есть масло, смешанное со стандартным тестируемым порошком, многократно циркулирует через масляный фильтр. , а вход масла и выход масла находятся по обеим сторонам масляного фильтра.соотношение количества частиц.

2. Характеристики потока

Расход и падение давления фильтрующего элемента при прохождении через масло являются важными параметрами характеристик потока.Испытание характеристики расхода должно проводиться в соответствии со стандартом ISO3968-91 для построения кривой характеристики расхода-падения давления.При номинальном давлении подачи масла общий перепад давления (сумма перепада давления на корпусе фильтра и перепада давления на фильтрующем элементе) обычно не должен превышать 0,2 МПа.Максимальный расход: 400 л/мин Тест на вязкость масла: 60–20 сСт Минимальный расход турбины: 0℃ 60 л/мин Максимальный расход турбины: 0℃ 400 л/мин

3. Сила фильтра

Испытание на разрыв должно проводиться в соответствии с ISO 2941-83.Перепад давления, резко падающий при повреждении фильтрующего элемента, должен быть больше указанного значения.

4. Усталостные характеристики течения

Должен соответствовать стандартному испытанию на усталость ISO3724-90.Фильтрующие элементы должны быть испытаны на усталость в течение 100 000 циклов.

5. Тест на адаптивность гидравлического масла

Фильтр гидравлического масла

Испытание на устойчивость к потоку под давлением следует проводить в соответствии со стандартом ISO2943-83 для проверки совместимости фильтрующего материала с гидравлическим маслом.

Коэффициент фильтрации b означает отношение количества частиц большего заданного размера в жидкости до фильтрации к количеству частиц большего заданного размера в жидкости после фильтрации.Nb=количество частиц до фильтрации Na=количество частиц после фильтрации X=размер частиц.

Фильтрующий элемент гидравлического масла — это профессиональный термин в области фильтрации.Для очистки исходных экологических ресурсов и повторного использования ресурсов требуется очистное оборудование.В настоящее время фильтрующий элемент в основном используется для фильтрации масла, фильтрации воздуха, фильтрации воды и других отраслей фильтрации.Материал элемента фильтра гидравлического масла в основном включает бумажный фильтрующий элемент, фильтрующий элемент из химического волокна (стекловолокно, спеченный войлок из металлического волокна, полипропиленовое волокно, полиэфирное волокно), сетчатый фильтрующий элемент (сетка из нержавеющей стали) и фильтрующий элемент с линейным зазором.Элемент фильтра гидравлического масла подходит для фильтрации сильной кислоты, сильной щелочи и органических растворителей.Мембрана фильтра представляет собой складчатый глубинный фильтр, который имеет большую площадь фильтрации, низкий перепад давления, высокую грязеемкость и длительный срок службы.Есть разные модели и характеристики на выбор.
