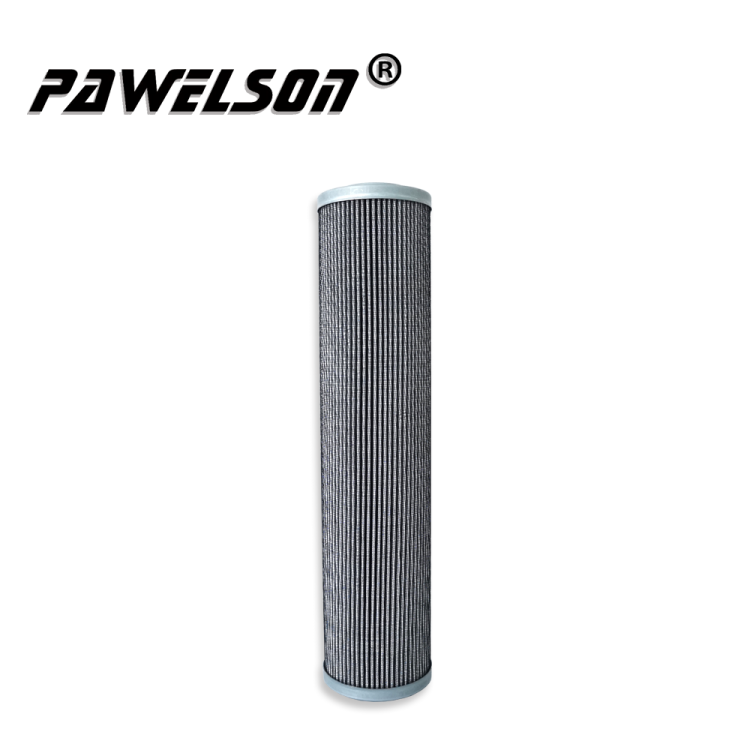

Фильтр гидравлического масла SY-2259

Жидкостный фильтрующий элемент заставляет жидкость (в том числе масло, воду и др.) очищать загрязненную жидкость до состояния, необходимого для производства и жизни, то есть доводить жидкость до определенной степени чистоты.Когда жидкость попадает в фильтрующий элемент с фильтрующей сеткой определенного размера, ее примеси блокируются, и чистая жидкость вытекает через фильтрующий элемент.Итак, каковы отраслевые стандарты обработки элементов фильтра гидравлического масла и как контролировать и обеспечивать качество элемента фильтра?

Стандарт обработки и контроль качества фильтра гидравлического масла

Способ обработки гидравлического масляного фильтра

1. Этапы обработки фильтрующего элемента: вырубка, складывание, биговка, зажим краев, сборка, склеивание и упаковка.Когда точность высокая, необходимо провести тест на образование пузырьков и отвердить специальные конструкции или материалы.

2. Этапы обработки элемента разделительного фильтра: резка, обертывание, зажим, сборка, склеивание и упаковка.

3. Этапы обработки коалесцирующего фильтрующего элемента: заготовка, намотка, складывание, отверждение, зажим краев, сборка, склеивание и упаковка.(Промышленные коалесцирующие фильтры не нужно складывать)

4. Этапы обработки элемента адсорбционного фильтра: резка, намотка, сборка, отверждение, склеивание и упаковка.

Контроль качества фильтров

По качеству гидравлических фильтроэлементов осуществляется первичная проверка и взаимная проверка (следующий процесс проверяется в предыдущем процессе), и неквалифицированные не принимаются.

1. При разгрузке обратите внимание на то, правильно ли выбрана опорная сетка фильтрующего материала, соответствует ли модель фильтрующего материала требованиям чертежа, фильтрующий материал не должен быть загрязнен, а слой распыления должен быть однородным (без повреждения кольцо).

2. Для складного типа обратите внимание на внутреннюю и внешнюю масляную поверхность фильтрующего материала и строго контролируйте высоту складывания и число складывания.Количество складок должно быть в 1-3 раза больше, чем на чертеже, высота сгиба равномерная, переход линии сгиба плавный, вершины сгиба параллельны, не допускаются мертвые складки и повреждения фильтрующего слоя, фильтрующие слои каждого слоя выравниваются с обеих сторон.

3. Бумага из растительного волокна содержит 15-20% смолы, которую необходимо отверждать на месте, чтобы улучшить ее прочность и жесткость.

4. Зажимные инструменты представляют собой плоскогубцы и плоскогубцы для гравировки проволоки.При зажимании кромки усилие должно быть равномерным, фильтрующий материал не должен быть поврежден, перекрытие зажимной кромки не должно смещаться, расстояние между складками должно быть равномерным, прижимная кромка должна быть прочной, край обрезанного фильтра материал должен быть без заусенцев, а количество обрезных складок должно соответствовать количеству, указанному на чертеже.

5. Клеевой шов должен быть равномерным.Дегуммирование строго запрещено, клей не должен вытекать за пределы соединения внахлестку, а клей не должен иметь пузырьков воздуха в соединении внахлестку.Клей должен полностью затвердеть.После того, как клей высохнет, удалите лишнюю металлическую сетку.

6. При сборке выберите каркас, вершина клея должна быть выровнена со сваркой и перекрытием каркаса, удалите лишнюю металлическую проволоку и сохраните ее внешний вид красивым.

7. Для склеивания необходимо выбрать торцевые заглушки.Торцевые заглушки с неровным покрытием применять не допускается.Обратите внимание, прочно ли клей приклеивает фильтрующий материал каркаса торцевой крышки.Вытекший клей должен быть вытерт начисто, и не должно быть рафинирования, чтобы поддерживать чистоту торца и рабочего стола..После того, как клей полностью застынет, можно приступать к следующему процессу.После приклеивания вертикальность и параллельность фильтрующего элемента должны соответствовать требованиям чертежа.

8. Проверьте качество фильтрующего элемента перед упаковкой, а затем подберите уплотнения, упаковочные пакеты и упаковочные коробки в соответствии с требованиями чертежей.В процессе упаковки не допускается повреждение упаковочного мешка, а упаковочная коробка и фильтрующий элемент маркируются четким и красивым почерком, прежде чем их можно будет упаковать и положить на хранение (обращаться с осторожностью во время эксплуатации, чтобы не ударить).

Промышленный стандарт гидравлического фильтра

JB-T 7218-2004 Картриджный фильтрующий элемент для жидкости под давлением

JB-T 5087-1991 Бумажный фильтрующий элемент для масляного фильтра двигателя внутреннего сгорания

GBT 20080-2006 Фильтрующий элемент гидравлики

HG/T 2352-1992 Фильтрующий элемент с проволочной обмоткой для фильтрации магнитной пульпы HY/T 055-2001 Фильтрующий элемент с гофрированной цилиндрической микропористой мембраной

JB/T 10910-2008 Фильтрующий элемент разделения масла и газа для ротационного воздушного компрессора с впрыском масла JB/T 7218-1994 Фильтрующий элемент картриджного типа под давлением

JB / T 9756-2004 Элемент бумажного фильтра воздушного фильтра двигателя внутреннего сгорания
